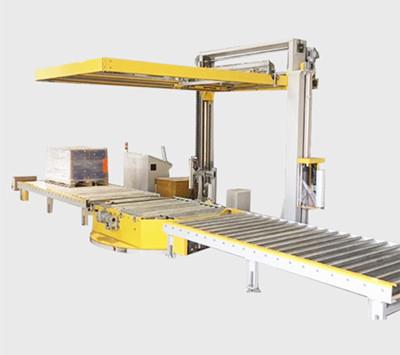

此設備采用一體化設計，符合更多高端企業的流水線，集合了全自動愛膜機和在線式包裝機的功能，不僅將兩種設備的優點集于一身，且運行更加平穩，功能更加完善，效率高安裝簡單，維修方便，運行占地空間更小。

技術參數

1、設備整機尺寸:技術設計為準

2、機器承重:1000Kg(max)

3、包裝效率:>20托/小時

4、輸送線速度:0.2m/s

5、輸送面標高:350mm

6、轉盤轉速:12rpm(max)

7、整機功率:2.2kW

8、轉盤直徑:1800mm

9、工作電壓:380VAC/3相5線/50Hz

10、耗氣量:1000ml/min

11、氣動工作壓力:0.5~0.7mPa

露點:+2-+10℃(7bar處+2-+10℃)

過濾:40m

質量:無油無水空氣

耗氣量: 5m3/h

膜架升降部件

1、膜架升降采用鏈條傳動，平穩可靠性高。

2、膜架升降驅動減速機為:中大減速機

3、電機功率:0.37kw

4、升降減速機:中大

自動上斷膜機構

1、纏繞完成后，自動將薄膜切斷并夾住膜頭

2、設置薄膜吹氣裝置，確保設備不留膜尾，以便立體庫輸送順利

3、斷膜后自動焊平

4.氣動元件均采用:SMC

覆膜裝置:

頂部覆膜機:

貨物高度:1300mm。

覆膜寬度:1600mm

覆膜效率:25件/小時

覆膜控制系統的增加，在控制柜上增加人機界面觸摸屏，

覆膜自動切斷。

覆膜機膜卷在地面以上，便于上下膜卷。

覆膜升降電機功率:380V0.37KW

牽膜電機功率:380:0.37kw

工作電壓:380VAC/3相5線/50Hz

耗氣量:1000ml/min

氣動工作壓力:0.5~0.6nPa

纏繞機氣動控制系統

1、氣源要求 :儀表用氣由買方接至氣動控制箱外的截止閥進口。

一個控制箱控制氣缸驅動。2、

3、氣動原件品牌:SMC

4、二位五通電磁閥: smC

5、氣源壓力:0.5-0.6Mpa

50.電器及控制系統:(1套)

1、PLC可編程控制，控制整線設備，

2、光電開關，自動感測貨物的高度;

3、回轉支承驅動，定位精確;

4、膜架上升、下降速度分別可調，送膜速度可調，故障報警

5、機器設有自動和手動轉換功能，更好的保證了包裝系統的運行。

6、機器運行設有警示燈提示

7.接收不纏膜或非整垛指令時，對當前垛放行，直接輸出到出貨位置8.故障報警需停機時，需通知前道設備停機等待

9.輸送線上無料時，設備進入待機狀態，有料時自動啟動設備運行，實現自動喚醒功能，節約能源。

10.線槽橋架、氣路管線、電磁閥安裝位置易于維護。

50.3米動力滾筒輸送機(2套)

備注:此設備具體尺寸可根據客戶實際需求而定
